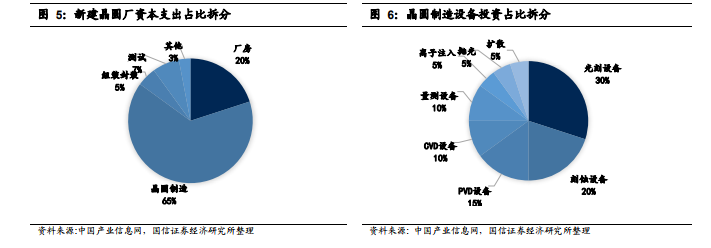

我国半导体行业政策历史演变。1956 年国务院制定的《1956-1967 科学技术发展远景规划》中，已将半导体技术列为四大科研重点之一，明确提出“在 12 年内可以制备和改进各种半导体器材、器件”的目标。同期教育部集中各方资源在北京大学设立半导体专业，培养了包括王阳元院士、许居衍院士等第一批半导体人才。 全球与中国半导体设备现状。半导体设备位于整个半导体产业链的上游，在新建晶圆厂中半导体设备支出的占比普遍达到 80%。一条晶圆制造新建产线的资本支出占比如下：厂房 20%、晶圆制造设备 65%、组装封装设备 5%，测试设备 7%，其他 3%。其中晶圆制造设备在半导体设备中占比最大，进一步细分晶圆制造设备类型，光刻机占比 30%，刻蚀20%，PVD15%，CVD10%，量测 10%，离子注入 5%，抛光 5%，扩散 5%。 芯片设计可以分为数字集成电路设计和模拟集成电路设计两大类。模拟集成电路设计包括电源集成电路、射频集成电路等设计。模拟集成电路包括运算放大器，线性整流器，锁相环，振荡电路，有源滤波器等。相较数字集成电路设计，模拟集成电路设计与半导体器件的物理材料性质有着更大的关联。数字集成电路设计包括系统定义，寄存器传输级设计，物理设计，设计过程中的特定时间点，还需要多次进行逻辑功能，时序约束，设计规则方面的检查，调试，以确保设计的最终成果合乎最初的设计收敛目标。
