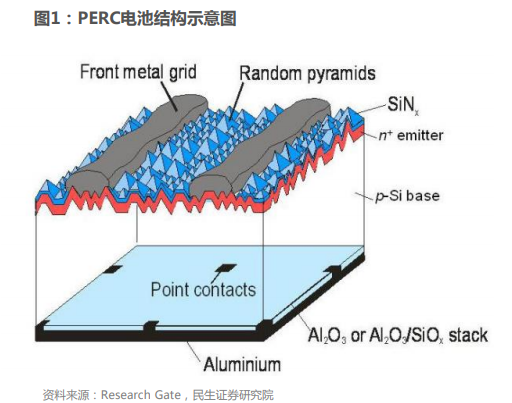

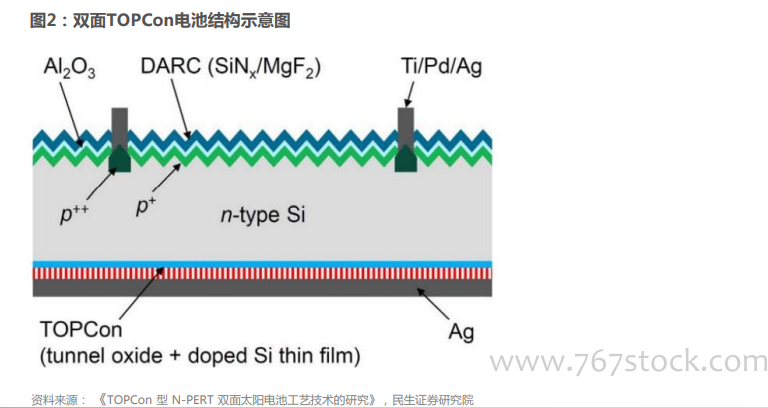

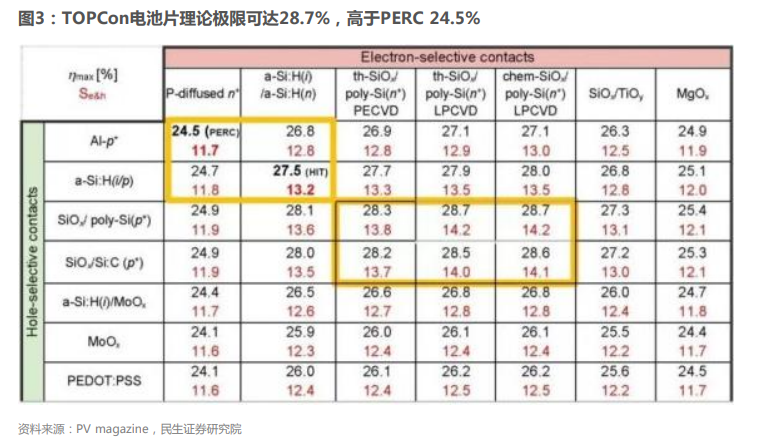

TOPCon：隧穿氧化层钝化接触技术。TOPCon电池是一种基于选择性载流子原理的隧穿氧化层钝化接触（Tunnel Oxide Passivated Contact）太阳能电池技术，其电池结构为N型硅衬底电池，在电池背面结构为：超薄氧化硅+掺杂硅薄层，形成了钝化接触结构，有效降低表面复合和金属接触复合。电池背表面为H型栅线电极，可双面发电。 PERC电池金属电极与硅片直接接触，两种材料功函数不匹配，导致接触界面能带弯曲，并产生大量的少子复合，对电池片的转化效率产生负面影响。目前产线效率约23.2%、最高可达23.56%，接近其理论极限24.5%（德国哈梅林太阳能研究所测算）。 特殊表面钝化层为TOPCon带来效率优势。TOPCon电池采用极薄的SiO2钝化层，外侧使用100nm的N型Poly-Si背场，增大内建电场，促进载流子分离，提高转化效率。但仍使用了SiNx等导电性差的反射层，电极需要高温烧穿该层与Poly-Si接触，依旧会有较高的界面复合，对电池效率形成一定限制。目前产线效率约24.6%，预期提升至25%左右。单面钝化理论极限效率为24.9%，双面钝化理论极限效率为28.7%，但前钝化层生产工艺复杂，未能得到有效突破。
