【行业】汽车-域控制器汽车架构演进黄金赛道(52页)

域控制器是汽车电子电气架构集成化过程中的产物,因此,域控制器发展的前提是整车电子电气架构迈向中央集成。汽车电子电气架构把汽车中的各类传感器、ECU(电子控制单元)、线束拓扑和电子电气分配系统整合在一起完成运算、动力和能量的分配,进而实现整车的各项功能。如果将汽车比作人体,汽车的机械结构相当于人的骨骼,动力、转向相当于人的四肢,电子电气架构则相当于人的神经系统和大脑,是汽车实现信息交互和复杂操作的关键。如果没有先进的电子电气架构做支撑,再多表面智能功能的搭载也无法支持车辆的持续更新和持续领先,更无法带来车辆成本降低和生产研发的高效。当前汽车电子电气架构正从分布式走向中央计算,这个过程就如同从“诸侯割据”走向“天下归一”,由于多重历史包袱的存在,刚开始控制权收拢于多个权力中心(即域控制器 DCU),同是也还存在若干地方政权(同时保留若干分布式模块),但最终将走到中央集权(跨域融合成高性能计算中心 HPC),地方只负责执行统一的政令。伴随电子架构集成化的还有软件分层解耦,如同一个政府组织有中央政府、省级、县级,各级变动互不影响,可分层迭代。同时汽车的通信架构也进行升级,如同修建覆盖全国的高速公路网。

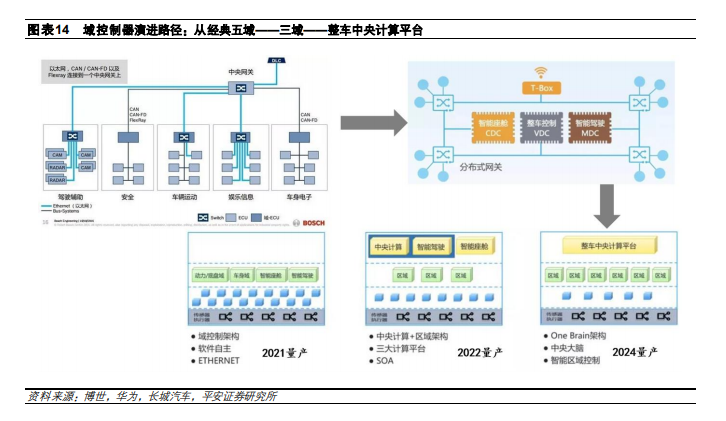

汽车电子电气架构的升级主要体现在硬件架构、软件架构、通信架构三方面:硬件架构从分布式向域控制/中央集中式方向发展。汽车将以少量高性能计算单元替代大量 ECU,为日益复杂的汽车软件提供算力基础。软件架构从软硬件高度耦合向分层解耦方向发展。软硬件解耦+软件分层解耦,使得汽车软件可经 OTA 实现快速迭代。通信架构由 LIN/CAN 总线向以太网方向发展,大带宽通信架构以适应车辆日益激增的数据量和低时延要求。

动力域、底盘域、车身域带有较深的传统整零关系烙印。动力域控制器负责三电系统的控制,包括三合一系统、BMS 和整车控制器(VCU)。底盘域控制器包括刹车、转向、安全气囊、减震等功能,由于涉及安全要求,且要求响应速度快,低延迟,目前依然以 ECU 控制为主。底盘与动力域由于涉及供应商较多,且安全性要求高,车企较难实现动力域与底盘域的集成。车身域控制器主要为车身电子部分(雨刮/车窗/车钥匙),车身域将率先与座舱域实现融合。
