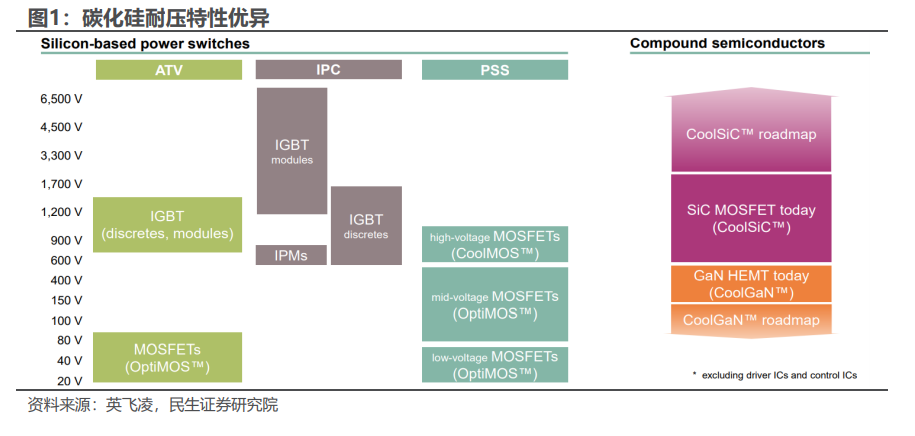

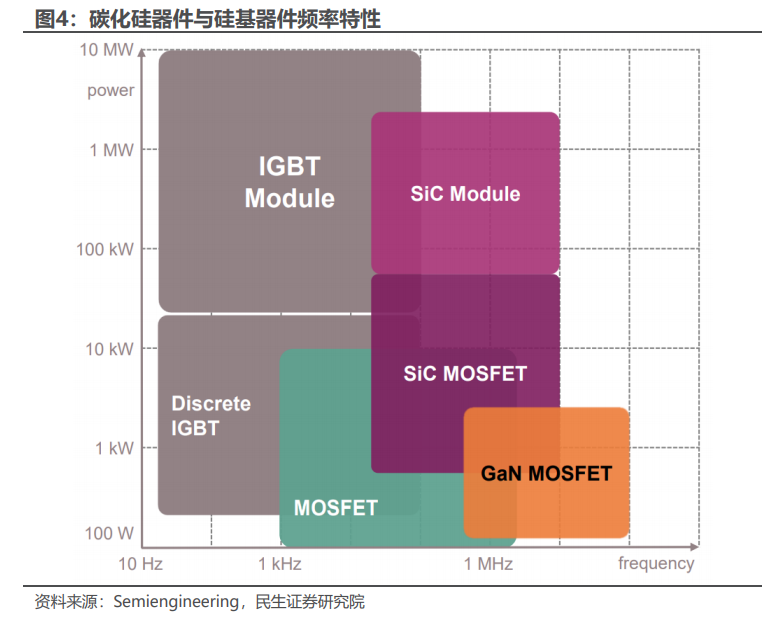

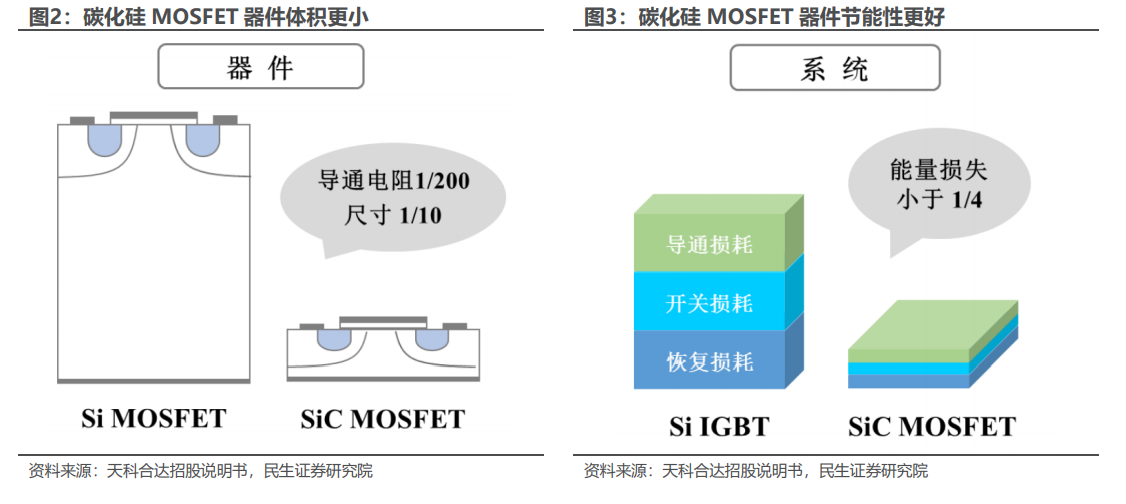

半导体材料根据时间先后可以分为三代。第一代为锗、硅等普通单质材料，其特点为开关便捷，一般多用于集成电路。第二代为砷化镓、磷化铟等化合物半导体，主要用于发光及通讯材料。第三代半导体主要包括碳化硅、氮化镓等化合物半导体和金刚石等特殊单质。凭借优秀的物理化学性质，碳化硅材料在功率、射频器件领域逐渐开启应用。 第三代半导体耐压性较好，是大功率器件的理想材料。第三代半导体主要是碳化硅和氮化镓材料， SiC 的禁带宽度为 3.2eV，GaN 的禁带宽度为 3.4eV，远超过 Si 的禁带宽度 1.12eV。由于第三代半导体普遍带隙较宽，因此耐压、耐热性较好，常用于大功率器件。其中碳化硅已逐渐走入大规模运用，在功率器件领域，碳化硅二极管、MOSFET 已经开始商业化应用。 碳化硅优良的频率、散热特性，使得其在射频器件上也得到广泛应用。碳化硅、氮化镓材料的饱和电子漂移速率分别是硅的 2.0、2.5 倍，因此碳化硅、氮化镓器件的工作频率大于传统的硅器件。然而，氮化镓材料存在耐热性能较差的缺点，而碳化硅的耐热性和导热性都较好，可以弥补氮化镓器件耐热性较差的缺点，因此业界采取半绝缘型碳化硅做衬底，在衬底上生长氮化镓外延层后制造射频器件。
