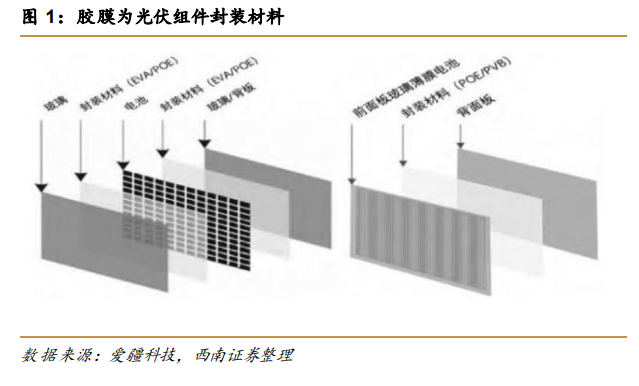

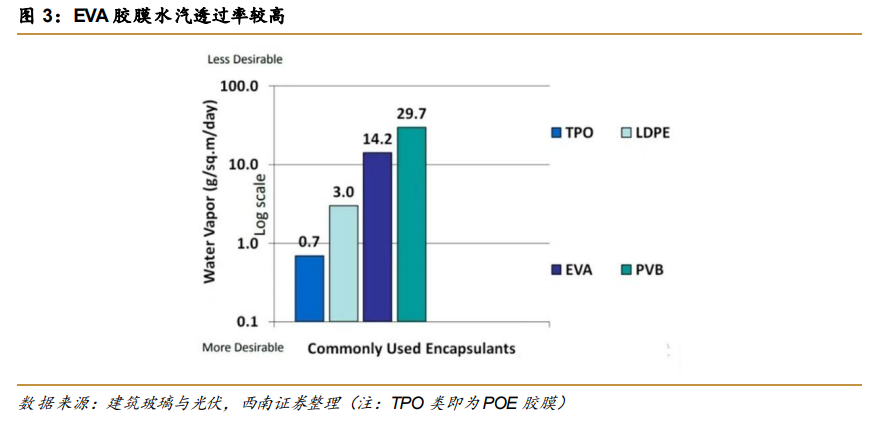

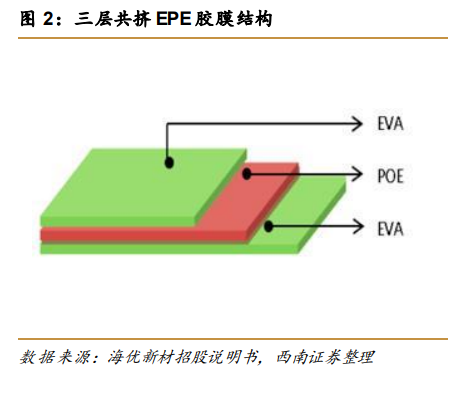

EVA 胶膜水汽阻隔力弱，组件易发生 PID效应：组件产生 PID 效应原因有多种，EVA透水性为其中之一。醋酸乙烯酯中碳氧双键和碳氧单键为极性的键，和水（极性分子）相亲，因此 EVA 胶膜在组件中阻水性差，水汽透过率较高，EVA 易水解产生醋酸后和玻璃中的 Na反应，可以生成大量的自由移动的 Na 离子，再与电池片表面的银栅线发生反应后会腐蚀电池栅线，导致串联电阻的升高、组件性能衰减（即 PID 效应），且此类衰减不可恢复。 EVA 易老化和黄变：EVA 的分子链为线性结构，由碳氧键、碳氢键等构成，此类化学键在室外湿热交变环境下以及紫外光照射下会断裂、重组或氧化，从而产生生色团，使EVA 胶膜有发黄、降解的现象，从而影响组件功率和使用寿命。目前主要通过加入抗氧、紫外吸收或光稳定性等功能助剂，降低 EVA 胶膜氧化分解的速度、增强抗老化及紫外光线的性能、减少黄变程度；加入有机过氧化物的交联剂，在 EVA 胶膜加热封装太阳能电池片的过程中会受热分解产生自由基，从而引发 EVA 分子链的结合，形成网状结构，可增加分子稳定性。但是 EVA 中残留的交联剂在长期老化的过程中也会与助剂发生化学反应，仍会产生气泡以及黄变。 白色 EVA可增效、降本，通常用于组件背层封装。在透明 EVA 中加入一定量的钛白粉、氧化锌等反光填料，并在切边收卷后使用电子加速器进行辐照交联制成的白色 EVA 胶膜，用于背面封装可提高组件内可见光及红外线的反射率，进而增加组件功率。尤其在半片组件中，电池片之间缝隙更多，漏光带来的效率损失更大，故白色 EVA 增效也更显著。根据 CPIA数据，白色 EVA 可提升组件功率 1.5~3W；单玻组件采用白色 EVA，相对转换效率可提高0.5%-0.7%左右；双玻组件采用白色 EVA 相对转换效率可提高 1%-1.2%左右。
