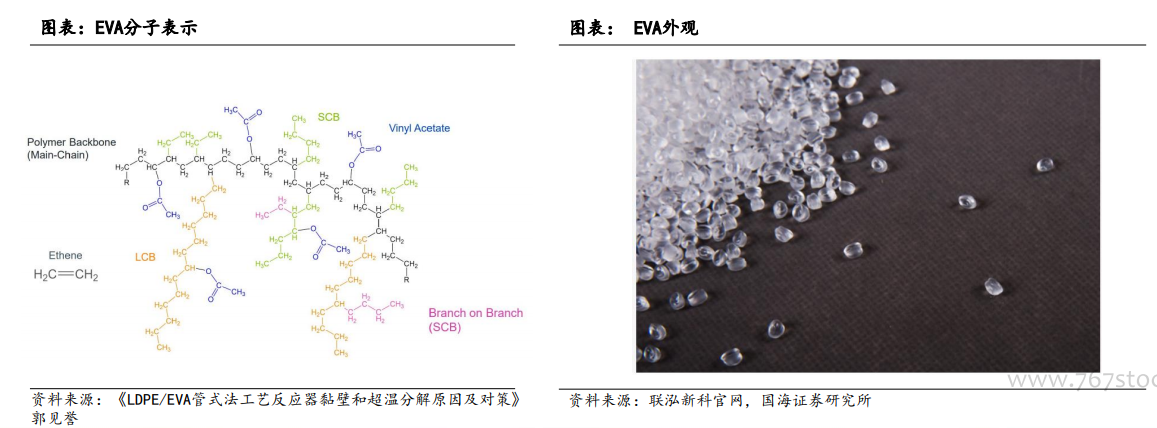

乙烯-醋酸乙烯共聚物（EVA）由乙烯和醋酸乙烯（VA）在高温、高压下聚合制得，是由具有不同的链长和链结构的分子无规聚合物共聚组成的无规混合物，醋酸基无序排列在聚合物的每个主链上。与聚乙烯相比，EVA树脂由于在分子链中引入了醋酸乙烯单体，从而降低了结晶度，提高了韧性、抗冲击性、填料相溶性和热密封性能，被广泛应用于发泡鞋材、光伏胶膜、电线电缆、热熔胶、涂覆料及农膜等领域。
按照VA含量不同，可以将EVA分成三类，即EVA树脂（VA含量小于40%）、EVA弹性体（VA含量40%～70%）和EVA乳液（VA含量75%～95%）。对于EVA树脂，VA含量、熔融指数（MFR）和晶点数是影响其性能的主要指标。当MFR一定时，随着VA含量增加，EVA树脂的弹性、粘结性、透明性、相容性越好。VA含量一定时，MFR值降低则软化点下降，表面光泽和加工性改善，MFR值升高则EVA的抗冲击性提高。光伏膜料一般要求VA含量28%～33%、MFR25 g/10min，且晶点数低，生产难度大。
管式法的优势是可以较大规模的生产VA含量低于30%的EVA树脂，单套常规产量为20~30万吨/年，最高可达40万吨/年。由于管式反应器内压力梯度大，反应时间短，因此产品的长支链少，且分子量分布较窄。釜式反应器的单套常规产量为10万吨/年，最大产量也仅为15万吨/年，但其可生产VA含量低于40%的EVA树脂，产品附加值高且牌号较多。
