【行业】光伏铜电镀-降本增效利器(28页)

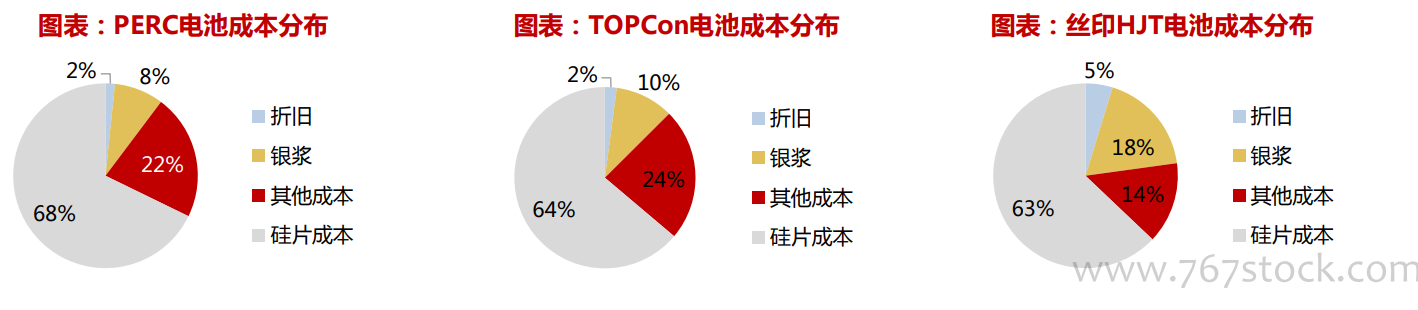

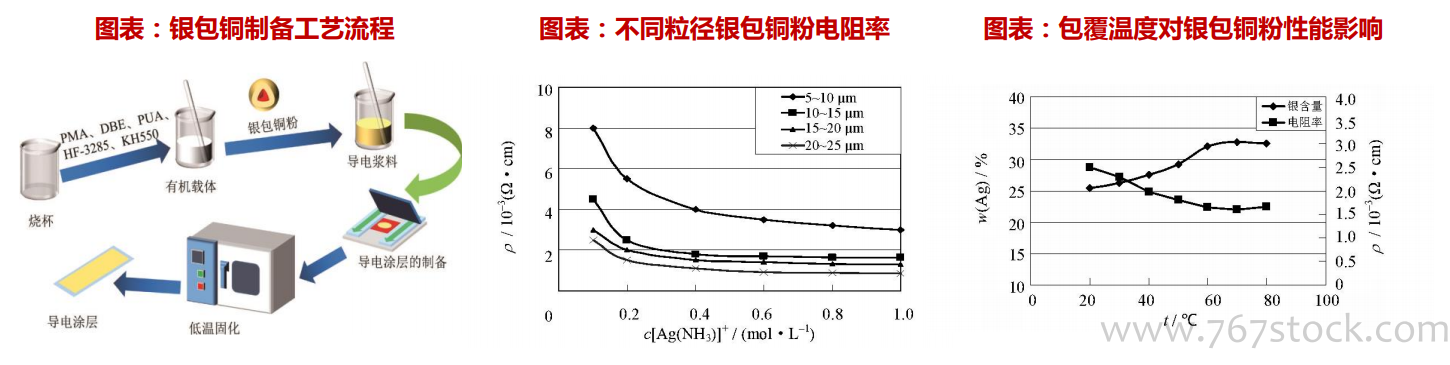

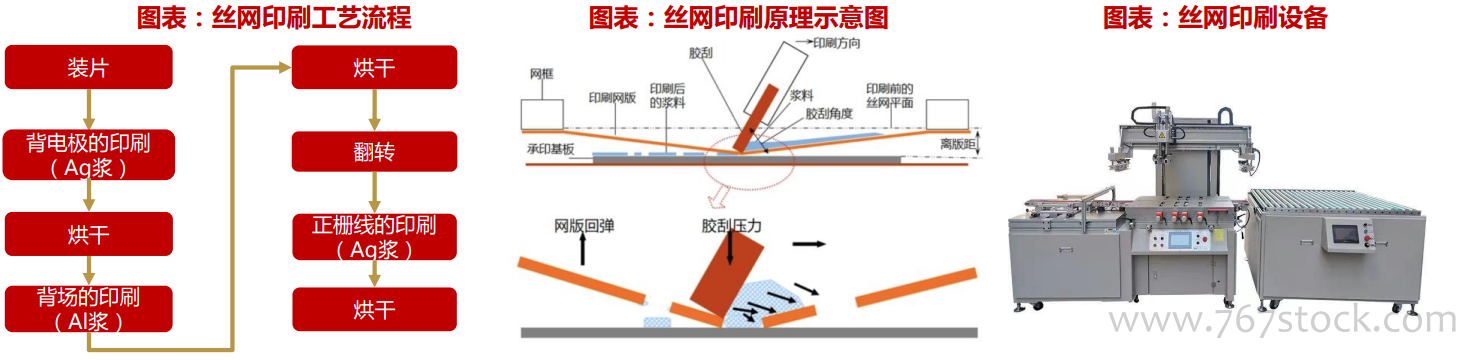

丝网印刷:利用丝网图形部分网孔透浆料,非图文部分网孔不透浆料。印刷时丝网一端倒入浆料,用刮刀实施压力并朝丝网另一端移动。油墨在移动过程中被刮板从图形部分网孔挤压到基片上。浆料的黏性作用使印迹固定在一定范围内,印刷过程中刮板和丝网印版和承印物接触,接触线随刮刀移动。当刮板刮过整个印刷区域后抬起,丝网脱离基片,工作台返回到上料的位置。丝网印刷也存在几点不足:一是容易造成污染和原料浪费,二是目前印刷精度和印刷细栅的高宽比很难再提高,但更大的高宽比金属栅极却是提高电池光电转换效率的关键环节。目前主要有两大改进方向:1)减少低温银浆的使用量以及银粉使用量。用贱金属代替部分或全部银粉,如银包铜、电镀铜、喷墨打印等;2)提高转化率。如增加主栅数目减小主栅和细栅的宽度,增大细栅线高宽比、减少细栅线电阻率,提高电池受光面积等。铜电镀工艺完全去银化大幅降低生产成本,因此铜电镀工艺有望成为主流趋势。银包铜技术能够使银耗量降低,但缺点是效率无法提升,且可能会出现新的问题。1)银与铜的熔点与硬度不同,在高温情形下会出现脱银、铜氧化提高电阻等现象,所包裹的银的均匀性降低;2)丝网印刷工艺中球粉颗粒需要具有足够的过网性,这就要求铜粉的直径小于15微米,加工成本大幅增加;3)组件的质量可靠性与工艺的性能测试还有待验证。
