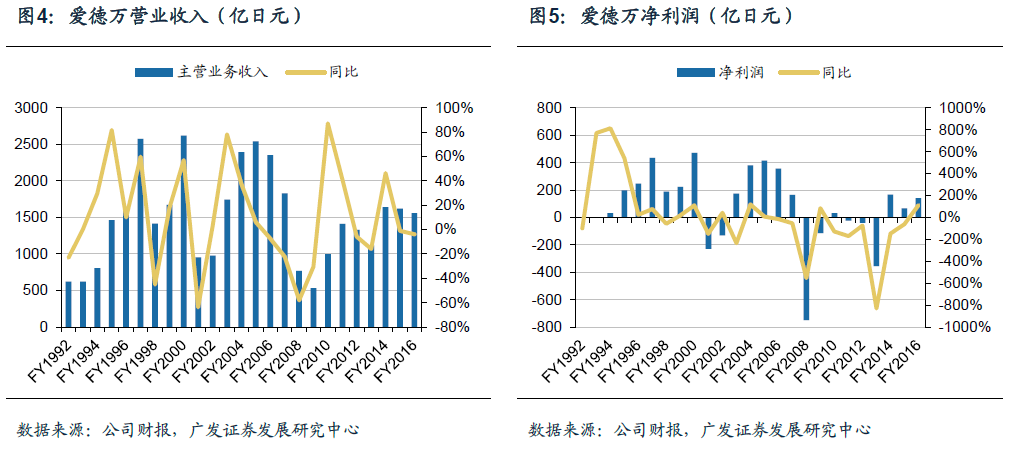

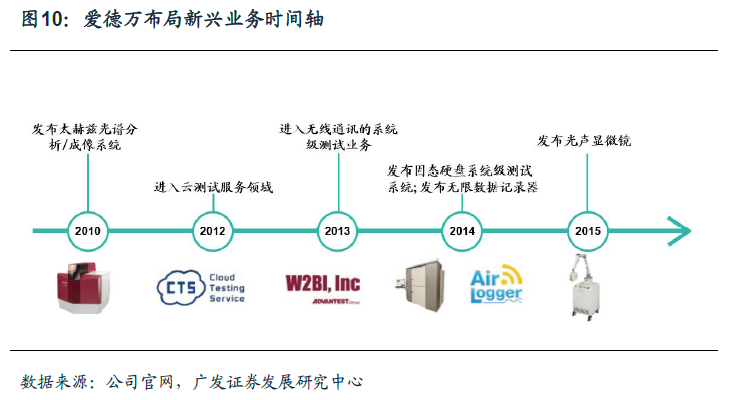

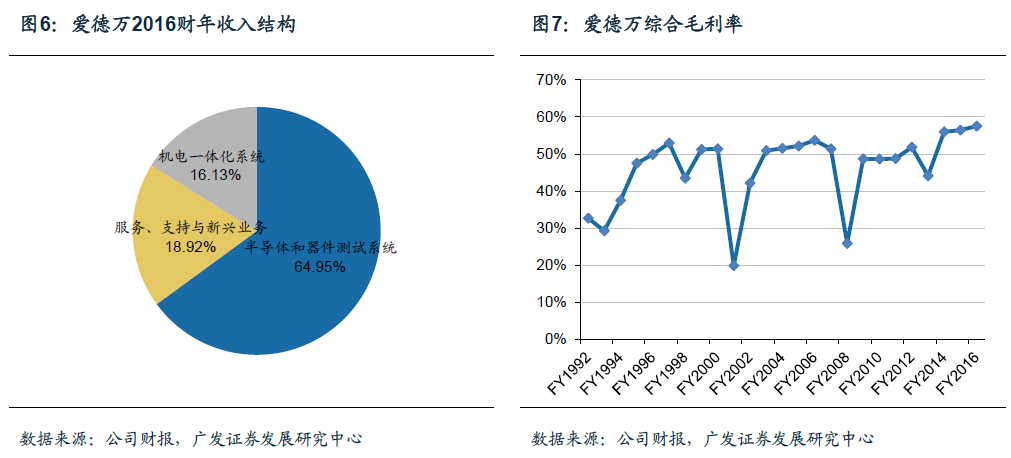

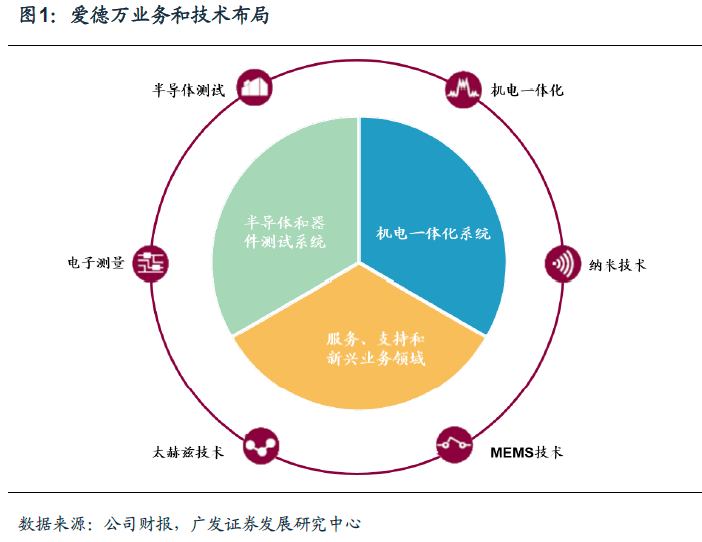

电子测量仪器厂商的华丽升级之路。爱德万测试公司（ADVANTEST）总部位于日本东京，成立于1954年，主要从事大规模集成电路自动测试设备及电子测量仪器的研发、制造、销售和服务。集成电路测试设备不仅可检测芯片功能合格性和确保终端产品品质，还可提供关于设计、制造过程的薄弱环节信息，有助于提高芯片制造水平。六十多年来，爱德万测试致力研发、不断追求创新，凭借其优秀的经营理念和尖端的技术，已成为全球最大的集成电路自动测试设备供应商之一。 聚焦三大业务领域板块，产品枝繁叶茂。2016财年爱德万营业收入达1559.16亿日元（折合美元约14.42亿），净利润达142.01亿日元（折合美元约1.31亿）。目前爱德万的业务涵盖半导体和器件测试系统、机电一体化系统以及新兴业务和服务领域，2016财年年三项业务领域收入分别占总收入的64.95%、16.13%和18.92%。除了2001、2008两个财年，公司近20年来综合毛利率均保持在40%以上，近三年毛利率高达55%以上。 半导体和器件测试系统旨在为半导体和电子元器件产业提供测试机产品，包括存储器测试机和非存储器测试机。测试机是检测芯片功能和性能的专用设备，测试机对芯片施加输入信号，采集被检测芯片的输出信号与预期值进行比较，判断芯片在不同工作条件下功能和性能的有效性。作为公司最主要的业务领域，2016财年营收规模达1012.66亿日元。自2002财年以来，半导体和器件测试系统业务营收占比均保持在60%以上。 模拟/混合信号/传感器IC测试系统：EVA100系列。EVA100是爱德万测试新进推出的低成本集成电路测试平台，适合测试低管脚数的模拟、混合信号及传感器产品，例如电源IC、放大器、传感器，音频编解码IC（Audio Codec）等。这款测试平台采用可扩展的架构设计，能灵活执行多种测量功能。操作界面非常直观，使用者不必具备高级编程能力即可操作，能同时进行多功能测试，是中小型IC设计公司测试设备的首选。此外，EVA100系统在工程研发和量产测试中采用相同的测试程序，有助于用户在其业务运营的全过程中建立标准化的测试环境。EVA100使半导体制造商无需投入时间和精力对来自不同系统的测试数据进行关联性分析，有助于大幅缩短产品的上市时间。 电子束刻蚀系统。电子束刻蚀是一种无需使用掩膜而直接在基板上蚀刻纳米级电路图的技术。公司该系列产品包括F7000、F5113和F3000。10纳米级电子束刻蚀系统F7000支持包括掩膜、晶圆、纳米压印模板等不同材料、不同尺寸和不同性质的基底，可应用于先进大规模集成电路、半导体器件加工、微纳光子学、微机电系统和其他纳米工艺。它在小批量状况下具备成本优势，具有出色的分辨率和吞吐量。
