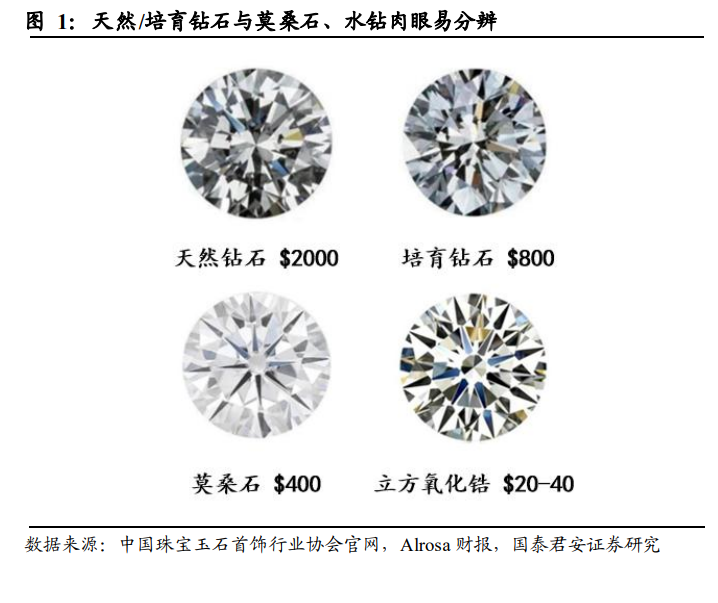

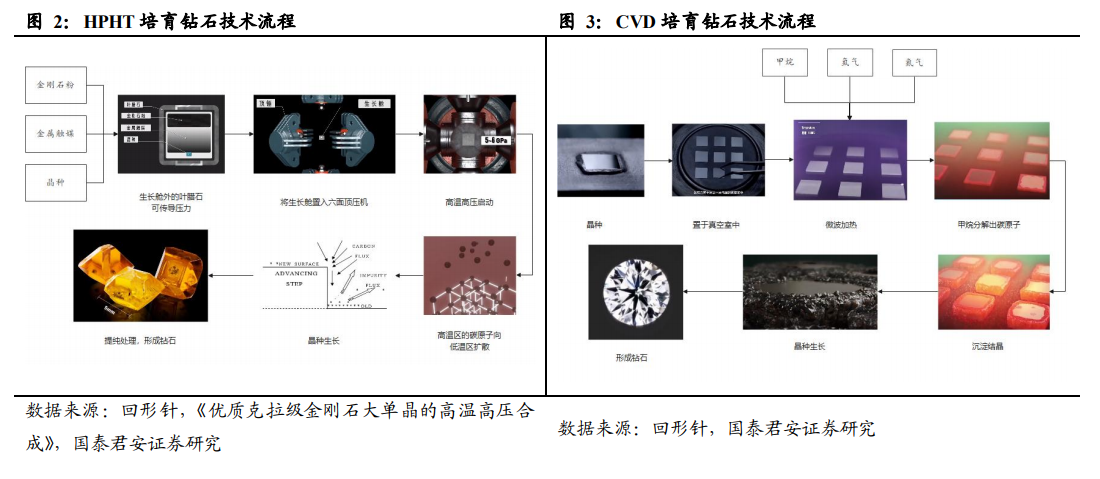

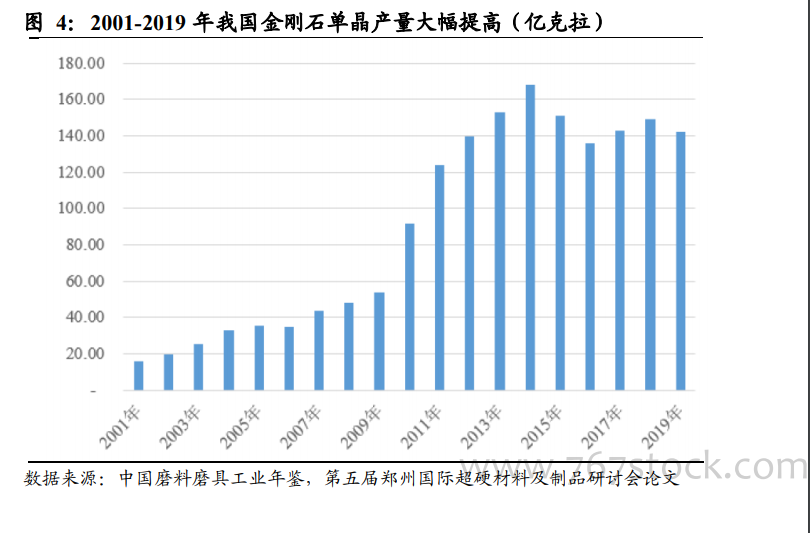

培育钻石源于实验室，2018 年获官方认可。培育钻石，是通过人工模拟天然金刚石结晶条件和生长环境采用科学方法合成而来的金刚石晶体。1954 年，美国 G.E.公司成功研制了世界上第一颗人造金刚石；1963 年，中国第一颗人造细粒钻石诞生。2018 年 7 月，美国联邦贸易委员会（FTC）发布珠宝指南在对“钻石”的定义中删除“天然”一词，培育钻石正式得到官方认可，归类为钻石。 区别于仿钻，属性参数与天然钻石完全一致。培育钻石和天然钻石均为纯碳结晶体，物理、化学属性及光学性质与天然钻石完全相同，均属于真钻石。从本质上区别于市场仿钻材料的“莫桑钻”与“水钻”：①莫桑钻，主要成分为碳化硅，硬度接近钻石，外观与天然钻石极为相似，具有相同的金刚光泽；②水钻（又称“锆石”），主要成分为立方氧化锆，莫氏硬度仅为8.5，远不及钻石。由于莫桑钻的折射率远高于钻石，水钻的硬度低于钻石，两者通过肉眼易于分辨。 目前，实现培育钻石批量生产的合成方法主要分为两大类：①高温高压法（HPHT），即石墨粉在超高温、高压条件（温度在 1400℃-1700℃、压力在 5.2GPa-5.6GPa）及金属触媒粉催化作用下发生相变生长出金刚石晶体，采用六面顶压机设备合成；②化学气相沉积法（CVD），即含碳气体（CH4）和氢气混合物在超高温、低压条件下被激发分解出活性碳原子，通过控制沉积生长条件促使活性碳原子在基体上沉积交互生长成金刚石晶体，采用沉积设备合成。
